產品特點

◆ 28/56-bit DSP芯片處理，48kHz采樣率，24bit AD/DA轉換。

◆ 話筒通道具有獨立的+48V幻象電源，話筒和線性輸入增益可切換，話筒的輸入的靈敏度可調。

◆ 輸入通道處理部分包含低切、參量均衡、噪聲門、增益、靜音、相位、連動調節、音量編組調節等處理功能。

◆ 輸出通道處理部分包含分頻、參量均衡、增益、靜音、壓縮/限幅器、相位、延時、連動調節、音量編組調節等處理單元。

◆ 所有通道的PEQ增益、帶寬、頻率連續可調，類型可選擇: 參量均衡、低架濾波、高架濾波、低切濾波、高切濾波、1階移相、2階移相。

◆ 輸入AUX通道10×8全混音矩陣設計，輸出獨立8×10全混音矩陣可自由分配到任意通道。其中AUX編組通道帶獨立的自動混音、自適應陷波反饋抑制、專業的ECHO及REV雙引擎多重效果器、圖示均衡等處理功能。

◆ 輸入低切、輸出分頻濾波器的類型可選擇：巴特沃斯、林奎瑞利、貝塞爾，斜率連續可選。

◆ 輸入通道噪聲門的門限值、啟動時間、恢復時間連續可調。輸出通道的壓縮器閥值，比率，啟動時間，恢復時間連續可調。

◆ 立體聲音樂輸入通道帶有獨立的效果處理模塊：低音增強、3D效果、激勵器、立體聲空間擴展等?？汕袚Q立體聲雙模藍牙V5.0輸入、OTG（USB 2.0 全速控制器）聲卡輸入、SD卡/U盤播放音源。

◆ 輸出帶獨立的錄音通道，錄音的增益可以單獨控制，可選擇任意輸入通道的音源來通過OTG或者是U盤進行錄音。

◆ 任意通道之間參數設置可以自由復制，以及任意通道可以進行連動調節。

◆ 內置測試信號發生器，輸出方式可選粉紅噪聲，白噪聲及20Hz-20kHz正弦波信號，信號幅度可調。

◆ 前面板帶有1.7寸彩色LCD屏，顯示音量和預設信息等菜單，SD卡/U盤播放配有獨立的按鍵操作，USB數據控制端口用來連接PC軟件。后面板有232&485控制端口，以及網絡連接遠程控制端口，一鍵式連機使得用戶的操作更簡易、快捷。

◆ 支持232/網口控制代碼協議，包括所有音量的控制、靜音控制、預設場景調用、參數查詢及回碼、任意輸入及輸出通道的4編組控制等等。

◆ 設備可存儲20個用戶預設，整機參數和單獨預設都可以在電腦存儲和調用。還具有密碼保護功能，使設備更安全。

產品參數

系統規格	話筒輸入	音樂輸入	輸出部分	其他
頻率響應：20Hz-20kHz,-0.5dB 動態范圍：>105dBu 失真度：<0.008% at 1kHz（0dBu） 串音：＞80dBu，20Hz-20kHz	類型：平衡式鳳凰端口連接 幻象電源：+48V DC 增益：30dBu 阻抗：2k ohm	類型：平衡式鳳凰端口連接 輸入最大電平：+12dBu 阻抗：10k ohm	類型：平衡式鳳凰端口連接 最大輸出電平：+12dBu 阻抗：<500Ω	電源：AC 100V-250V 50/60Hz 尺寸(長寬高)：482X250X44mm 重量：2.6Kg

產品特點

◆ 整機頻率響應在20-20kHz保持平坦，本底噪聲低至-91dBu，最大輸入電平達到了+20dBu，信噪比不小于111dB。

◆ 具有4路輸入，8路輸出。全矩陣混音，可將任何的輸入通道發送到輸出通道，可任意輸出通道疊加混音至物理輸出。

◆ 機內具備自動均衡AutoEQ功能，F(xiàn)IR/IIR濾波矯正揚聲器或房間脈沖響應的工具，實現自動測量、自動校準聲空間評論響應和相位曲線。具備實時手動修改參數，保存，對比聆聽等功能。

◆ 每個輸入/輸出通道具備FIR的濾波器，使用第三方軟件定制生成您需要的FIR卷積，用于揚聲器預設可以改善相位響應并根據需求控制指向性。

◆ 新增MIR線性相位分頻濾波器：MIR線性相位分頻濾波器是全新分頻濾波器，它有著經典濾波器（LR24/48）的形狀，而不產生任何相位扭曲失真，使相位曲線保持平直。

◆ 輸入端具有4種均衡器類型組合可選，實現PEQ/FIR的結合。

◆ 輸出端具有4種分頻器類型組合可選，實現IIR/FIR/PEQ結合。

◆ 輸入輸出端具有參數預設快速比較功能，可以快速調用A/B預設，儲存A/B預設。

◆ 輸入通道具備噪聲門、動態響度提升器，可以有效提升聽感。

◆ 每個輸入輸出通道都配有RMS壓縮器，可以在輸入通道控制信號動態，輸出端可以根據揚聲器功率指標做保護。

◆ 全新編組設置，可以同時控制32臺處理器，組內控制增益，靜音，PEQ和極性，增加多機調試便利度。

◆ 整機標配網口（3個），1個可以通過網線直接與PC連接，默認的DHCP自動獲取IP地址，一鍵完成全部連接。2個RS485接口，使用中控代碼控制。

◆ 輸入輸出后板接口均才有優質NEUTRIK接口。

◆ 界面具有中英文實時切換，固件升級功能。

產品參數

輸入/輸出：4×8	采樣頻率：48kHz
輸入阻抗：20KΩ	輸出阻抗：100Ω
A/D 動態范圍：118dB	D/A動態范圍：118dB
最大輸入電平：+20dBu	最大輸出電平：+18dBu
頻率響應：20Hz~20kHz	總諧波失真：≦0.003% (+4dBu 1kHz)
串擾：≦-95dB	信噪比：≧111dB
本底噪音：≦-91dB (A計權)	共模抑制比：60dB
聯機方式：TCP/IP、RS485	預設數量：32
尺寸：482x44x207mm 1RU	凈/毛重：3.0 Kg / 3.5 Kg

產品特點

◆ 整機頻率響應在20-20kHz保持平坦，本底噪聲低至-91dBu，最大輸入電平達到了+20dBu，信噪比不小于111dB。

◆ 具有3路輸入，6路輸出。全矩陣混音，可將任何的輸入通道發送到輸出通道，可任意輸出通道疊加混音至物理輸出。

◆ 機內具備自動均衡AutoEQ功能，F(xiàn)IR/IIR濾波矯正揚聲器或房間脈沖響應的工具，實現自動測量、自動校準聲空間評論響應和相位曲線。具備實時手動修改參數，保存，對比聆聽等功能。

◆ 每個輸入/輸出通道具備FIR的濾波器，使用第三方軟件定制生成您需要的FIR卷積，用于揚聲器預設可以改善相位響應并根據需求控制指向性。

◆ 新增MIR線性相位分頻濾波器：MIR線性相位分頻濾波器是全新分頻濾波器，它有著經典濾波器（LR24/48）的形狀，而不產生任何相位扭曲失真，使相位曲線保持平直。

◆ 輸入端具有4種均衡器類型組合可選，實現PEQ/FIR的結合。

◆ 輸出端具有4種分頻器類型組合可選，實現IIR/FIR/PEQ結合。

◆ 輸入輸出端具有參數預設快速比較功能，可以快速調用A/B預設，儲存A/B預設。

◆ 輸入通道具備噪聲門、動態響度提升器，可以有效提升聽感。

◆ 每個輸入輸出通道都配有RMS壓縮器，可以在輸入通道控制信號動態，輸出端可以根據揚聲器功率指標做保護。

◆ 全新編組設置，可以同時控制32臺處理器，組內控制增益，靜音，PEQ和極性，增加多機調試便利度。

◆ 整機標配網口（3個），1個可以通過網線直接與PC連接，默認的DHCP自動獲取IP地址，一鍵完成全部連接。2個RS485接口，使用中控代碼控制。

◆ 輸入輸出后板接口均才有優質NEUTRIK接口。

◆ 界面具有中英文實時切換，固件升級功能。

產品參數

輸入/輸出：3×6	采樣頻率：48kHz
輸入阻抗：20KΩ	輸出阻抗：100Ω
A/D 動態范圍：118dB	D/A動態范圍：118dB
最大輸入電平：+20dBu	最大輸出電平：+18dBu
頻率響應：20Hz~20kHz	總諧波失真：≦0.003% (+4dBu 1kHz)
串擾：≦-95dB	信噪比：≧111dB
本底噪音：≦-91dB (A計權)	共模抑制比：60dB
聯機方式：TCP/IP、RS485	預設數量：32
尺寸：482x44x207mm 1RU	凈/毛重：3.0 Kg / 3.5 Kg

產品特點

◆ 整機頻率響應在20-20kHz保持平坦，本底噪聲低至-91dBu，最大輸入電平達到了+20dBu，信噪比不小于111dB。

◆ 具有2路輸入，4路輸出。全矩陣混音，可將任何的輸入通道發送到輸出通道，可任意輸出通道疊加混音至物理輸出。

◆ 機內具備自動均衡AutoEQ功能，F(xiàn)IR/IIR濾波矯正揚聲器或房間脈沖響應的工具，實現自動測量、自動校準聲空間評論響應和相位曲線。具備實時手動修改參數，保存，對比聆聽等功能。

◆ 每個輸入/輸出通道具備FIR的濾波器，使用第三方軟件定制生成您需要的FIR卷積，用于揚聲器預設可以改善相位響應并根據需求控制指向性。

◆ 新增MIR線性相位分頻濾波器：MIR線性相位分頻濾波器是全新分頻濾波器，它有著經典濾波器（LR24/48）的形狀，而不產生任何相位扭曲失真，使相位曲線保持平直。

◆ 輸入端具有4種均衡器類型組合可選，實現PEQ/FIR的結合。

◆ 輸出端具有4種分頻器類型組合可選，實現IIR/FIR/PEQ結合。

◆ 輸入輸出端具有參數預設快速比較功能，可以快速調用A/B預設，儲存A/B預設。

◆ 輸入通道具備噪聲門、動態響度提升器，可以有效提升聽感。

◆ 每個輸入輸出通道都配有RMS壓縮器，可以在輸入通道控制信號動態，輸出端可以根據揚聲器功率指標做保護。

◆ 全新編組設置，可以同時控制32臺處理器，組內控制增益，靜音，PEQ和極性，增加多機調試便利度。

◆ 整機標配網口（3個），1個可以通過網線直接與PC連接，默認的DHCP自動獲取IP地址，一鍵完成全部連接。2個RS485接口，使用中控代碼控制。

◆ 輸入輸出后板接口均才有優質NEUTRIK接口。

◆ 界面具有中英文實時切換，固件升級功能。

產品參數

輸入/輸出：2×4	采樣頻率：48kHz
輸入阻抗：20KΩ	輸出阻抗：100Ω
A/D 動態范圍：118dB	D/A動態范圍：118dB
最大輸入電平：+20dBu	最大輸出電平：+18dBu
頻率響應：20Hz~20kHz	總諧波失真：≦0.003% (+4dBu 1kHz)
串擾：≦-95dB	信噪比：≧111dB
本底噪音：≦-91dB (A計權)	共模抑制比：60dB
聯機方式：TCP/IP、RS485	預設數量：32
尺寸：482x44x207mm 1RU	凈/毛重：3.0 Kg / 3.5 Kg

產品特點

◆ 24位高端轉換器外加96kHz采樣率, 具有卓越的音質性能

◆ 2路輸入+6路輸出完美的混合矩陣音箱處理器

◆ 一流的DSP處理技術：

每個輸入通道都有31段均衡濾波器

每個輸出通道都有7段均衡濾波器

每段可選擇為貝塞爾，雪弗。濾波器的斜率從6dB/Oct~48dB/Oct，包括巴特沃斯，貝塞爾，林奎茨-瑞利等濾波器

每個輸出都有高精度和全方位可調的峰值限制器和RMS壓限器。

輸入通道可調延遲時間長達480ms，輸出通道可調延遲時間高達270ms

每個輸入跟輸出通道都帶相位反極性功能

◆ 計算機網絡連接：可直接與電腦連接 、后面板的USB接口直接與計算機連接通信，還可用RS485連接計算機，通過遠程PC軟件對機器進行設置、監測和控制。

◆ 控制：

前面板有LCD顯示屏窗口，旋鈕按鍵可對機器進行各項功能操作

前面板每個通道有7個燈，用于顯示輸出電平或顯示壓限

通過PC軟件可同時控制機器臺數高達32臺

32個可儲存的用戶預設，密碼鎖定功能

產品參數

性能參數	模擬輸入：2 x XLR 平衡式 模擬輸出：6 x XLR 平衡式 最小負載：150 ohm THD+N 失真：0.005% at 1kHz 0dBu S/N信噪比：>106dB 頻響：20Hz – 20kHz; ±0.5dB AD & DA 轉換：24 bit
DSP 處理	DSP 處理：MARANI? 處理器,24×32位濾波處理,54位累加寄存器，96位精度中間數據運算結果 參數均衡器：輸入上帶有31段均衡的濾波器，輸出上帶有7 段均衡的濾波器 輸入/輸出增益：輸入增益范圍為：-18dB~+12dB，步進精度為：0.1dB，輸出增益范圍為：-18dB~+12dB，步進精度為：0.1dB 濾波器類型：貝爾，雪弗濾波器 濾波器增益：范圍為：-15dB ~+15dB，步進精度為：0.5dB 中心頻率：在20Hz~20kHz頻帶范圍內以1Hz的步進精度可供調節 濾波器Q值/寬帶：范圍為：0.4~128 高/低通濾波：巴特沃斯斜率：6/12/18/24dB/Oct， 貝塞爾斜率：12/18/24Db/Oct 林奎茨-瑞利：12/24/36/ 48dB/Oct 噪聲發生器：白/粉紅噪聲發生器， 電平范圍：-40dBu~0dBu
輸入噪聲門	閾值范圍： -80dBu ～ -50dBu； 啟控時間： 1ms ～ 1000ms; 釋放時間： 10ms ～ 1000ms
輸入RMS 限幅	啟控閾值范圍：-14dBu ~ +16dBu 可選擇比范圍：2:1~32:1；拐點：0~100% 補償范圍：-12dB~+12dB 啟控時間：5ms~200ms； 釋放時間：0.1s~3s?
輸出峰值壓限	閾值范圍：-14dBu ~ +16dBu 啟控時間：1ms~900ms； 釋放時間：0.1s~3s 延時：每個輸入可調延時高達480ms，每個輸出可調延時高達270ms，步進精度20.8us 底噪：-88 dBu
預設參數	用戶預設：32個，密碼鎖定功能
前面板	2×24 字符LCD顯示器 輸入7燈顯示 [-15dBu 到 +15dBu; 削波;限制] 輸出7燈顯示 [-15dBu 到 +15dBu; 削波;限制]，輸出燈能夠用于顯示輸出電平或顯示壓限 藍色 LED 燈 (編輯) 顯示各通道所處狀態 紅色 LED 燈 (靜音) 顯示各通道所處狀態 NAV/PM1 ,PM2, PM3是旋轉編碼器選擇菜單的開關 ENTER, ESC, UTILITY 是按鍵式電位器進入/退出/應用開關 EDIT/MUTE 按鍵可單獨控制編輯各通道 B型USB連接器
后面板	2 x XLR 母座連接器 (輸入) 6 x XLR 公座連接器 (輸出) 1 x XLR RS485母座連接器(輸入) 1 x XLR RS485公座連接器(輸出) 2 x 接地/懸浮撥動開關 IEC C13 16A 電源插座; 船形電源開關
交流式電源 適用電源	90-240VAC (50/60Hz) – 40W
尺寸	482 x 44 x 229 mm 1U
凈/毛重	3.0 Kg / 3.5 Kg

產品特點

◆ 4路聲道輸入，8路聲道輸出；每路輸入和輸出都有 10 段 PEQ
◆ 64bit/96KHz采樣頻率；
◆ FIR 濾波器使音箱頻響曲線接近完美值；
◆ 輸出端每通道有高低通濾波器、廷時、相位、靜音、壓限器和參量均衡；
◆ 壓限器其啟動時間、釋放時間與閾值均可調整；
◆ 高低通濾波器，斜率和類型（Butterworth、Linkwitz-Riley、Bessel）多種選擇，-6dB,-12dB,-24dB,-36dB, -48dB,分頻點可任意范圍；
◆ 外置USB，RS485接口連接計算機控制，RS485可以多臺連機；
◆ 兩路AES3數字輸入
◆ 延遲990微秒
◆ 兩個DANTE輸入（選配）
◆ 輸入和輸出各為2000MS的延時
◆ 通過連接 PC, MAC, iPad 或 iPhone 進行全面設置和實時監控
◆ 100 組預設數據；
◆ 用戶密碼設置根權
◆ 頻率設置可達 1Hz 精度，延遲 可達 15 微秒精度，增益可達 0.01dB 精度
◆ 16位LCD顯示屏,屏幕功能顯示有：音量，EQ,壓限等，可在面板旋鈕調取預設程序；

產品特點

信噪比（A計權）：≥110dB	最大輸出電平：+12dBu
頻率響應范圍：20Hz -26KHz	最大輸入電平：+23dBu
輸入共模抑制比：≥60dB	分離度：≥65dB
動態范圍(輸入)：118dB	THD失真：0.00025%
動態范圍(輸出)：114dB	AES3：44.1，48，,88.2,96K
輸入阻抗：平衡輸入20K,不平衡輸入10K	Dante：44.1，48，,88.2,96K
內部采樣率：96K	供電：開關電源
最大延時：2000ms	輸入連接器：每通道一路平衡XLR
LED指示：每路輸入輸出有LED指示狀態	輸出連接器：每通道一路平衡XLR
電源輸入：100-240VAC 50/60Hz	尺寸(W×D×H) ：483mmx 165mm x 44mm
凈重：2Kg

產品特點

◆ 突出性能 24位高端轉換器外加96Hz頻率, 具有優秀的音質性能

◆ 4路輸入+ 8路輸出完美的混合矩陣音箱處理器

◆ 一流的DSP處理技術 每個輸入通道都有30段參量均衡濾波器

◆ 每個輸出通道都有7段參量均衡濾波器

◆ 每段均衡濾波器可選擇為貝爾、高/低雪弗、高/低通、帶通、陷波及全通濾波器

◆ 濾波器的斜率從6dB/Oct~48dB/Oct，可選為巴特沃斯，貝塞爾，林奎茨-瑞利濾波器

◆ 每個輸出都有高精度峰值限制器

◆ 每個輸入通道可調延時高達420.998ms，每個輸出通道可調延時高達128.998ms

◆ 計算機網絡連接 可直接與電腦連接 ，前面板的USB接口，也可直接與計算機連接通信

◆ 還可用RS485連接計算機，通過遠程PC軟件對機器進行設置、監測和控制。

產品參數

性能參數	模擬輸入：4 x XLR 平衡式 模擬輸出：8 x XLR 平衡式 最小負載：150 ohm THD+N 失真：0.004% at 1kHz +4dBu S/N信噪比：>106dB A計權 22kHz帶寬 頻響：20Hz – 20kHz; -0.5dB AD & DA 轉換：24 bit
DSP 處理	DSP 處理：MARANI?  DSP,24×32位濾波處理,96位精度中間數據運算結果 參數均衡器：輸入上帶有30個PEQ濾波器，輸出上帶有7個PEQ濾波器 濾波器類型：貝爾、高/低雪弗、高/低通、帶通、陷波及全通濾波器可選 濾波器增益：范圍為：-15dB ~+15dB，步進精度為：0.5dB 輸入&輸出增益：范圍為：-18dB ~ +12dB，步進精度為：0.1dB 中心頻率：在20Hz~20kHz頻帶范圍內以1Hz的步進精度可供調節 濾波器Q值/寬帶 雪弗、高/低通濾波器Q值： 0.1～ 5.1;  貝爾濾波器Q值： 0.4 ～ 128 帶通、陷波、全通濾波器Q值：4 ～ 104 高低通濾波 巴特沃斯斜率：6/12/18/24dB/Oct 貝塞爾斜率：12/24/48Db/Oct 林奎茨-瑞利：12/24/48dB/Oct
輸入噪聲門	閾值范圍： -80dBu ～ -50dBu； 啟控時間： 1ms ～ 1000ms; 釋放時間： 10ms ～ 1000ms
輸入RMS 限幅	閾值范圍： -14dBu ～ +16dBu 可調比 2:1~32:1;  拐點范圍： 0% ~ 100%;  補給范圍： -12dB ～ +12dB 啟控時間： 5ms ～ 200ms; 釋放時間： 0.1 sec ～ 3 sec
輸出峰值壓限	閥值范圍： -14dBu ～ +16dBu，旁路可選 啟控時間： 1ms ～ 900ms; 釋放時間： 0.1 sec ～ 5 sec 輸入/輸出通道極性：正極(0°) / 負極(180°)可選 輸入/輸出通道靜音：ON/OFF可選 延時：每個輸入通道有高達420.998 ms 延時可調，每個輸出通道有高達128.998 ms延時可調
用戶預設	24
前面板	2×24 字符LCD顯示器 輸入7燈顯示 [-20dBu 到 +15dBu; 削波] 輸出7燈顯示 [-15dBu 到 +15dBu; 削波;限制]，輸出燈能夠用于顯示輸出電平或顯示壓限 藍色 LED 燈 (編輯) 顯示各通道所處狀態 紅色 LED 燈 (靜音) 顯示各通道所處狀態 NAV/PM1 ,PM2, PM3是旋轉編碼器選擇菜單的開關 ENTER, ESC, UTILITY 是按鍵式電位器進入/退出/應用開關 EDIT/MUTE 按鍵可單獨控制編輯各通道 B型USB接口
后面板	4 x XLR 母座連接器 (輸入) 8 x XLR 公座連接器 (輸出) 2 x RS485連接器 1 x 接地/懸浮撥動開關 IEC C13 16A 電源插座; 船形電源開關
交流式電源 適用電源	90-240VAC (50/60Hz) – 40W
尺寸	19″ x 1.75″ x 9″ (482 x 44 x 229 mm) 1RU
凈/毛重	7.71 lbs (3.5kg)/ 8.82 lb(4kg)

詳情介紹

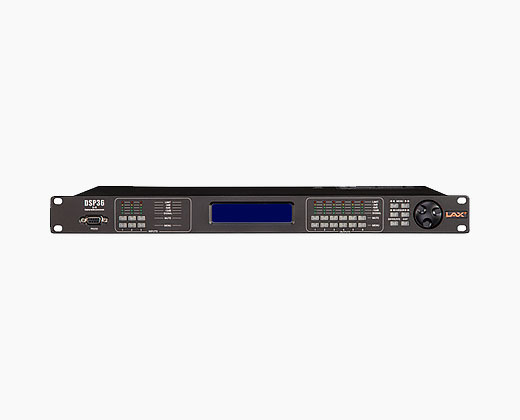

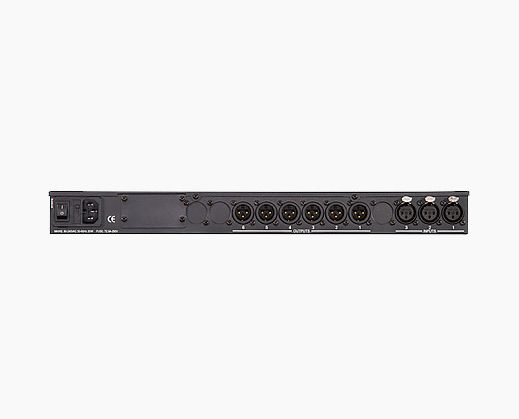

DSP36是一臺先進的3輸入6輸出數字音頻信號處理器。它可配置立體聲3路2分頻，立體聲3分頻，乃至單聲道6分頻架構。它采用合適的高性能零件，以求取得優質的音頻效果，降低失真及噪音。DSP36采用40比特的浮點DSP處理器作為中心處理，大大提升信號處理的動態范圍，比24比特的設計質量高出很多倍。這一設計亦是現今音頻處理器之中稱鼎的設計。DSP36有友好的、容易使用的用戶界面。它給輸入/輸出信號控制上提供至大值控制和靈活性。DSP36可以通過附帶的軟件連接計算機的RS232接口和可以提供中控控制代碼。

產品特點

◆ 3信號通道輸入，6信號通道輸出。

◆ 采用40位浮點DSP芯片。96K采樣率24位高性能A/D D/A轉換。

◆ 1Hz頻率精確定位。每輸入通道配置31段GEQ 。

◆ 每一個輸入及輸出通道設有8個參量均衡器，均為+15dB 增益及-30dB衰減，Q值由 0.01至 2.50。

◆ 中央處理器核心程序可以不斷升級。

◆ 每一個輸入及輸出通道均設有靜音鍵開關 (帶燈顯示)。

◆ 延時器可以選擇時間或距離作為單位，方便計算。

◆ 可通過附送的計算機軟件連接計算機作遠程操控及修改參量。

◆ 可儲存30個程序。每一個通道輸出的壓限均可以控制啟動及釋放時間。

◆ CPU和DSP可通過電腦進行軟件升級 ，PC與處理器聯機端口：RS-232。

◆ 輸入或輸出端連接設置各項參數簡便 。

◆ 4行26個字符背光LCD屏顯示。

◆ 輸入輸出端均有5個LED電平顯示。

產品參數

輸入阻抗	>10kΩ
輸出阻抗	50Ω
峰值電平	+20dBu
類型	電子平衡式
頻率響應	+/- 0.1dB（20-30kHz）
動態范圍	115dB
共模抑制比	> 100dB（50-10kHz）
串音	< -100dB
失真	0.002%（1kHz @+4dBu）
處理器	40比特
采樣頻率	96 kHz
數模轉換	24-bit
內部延時	1.5ms
顯示屏	4行 ×26字符的背光式液晶顯示器
電平指示	5段LED
控制鍵	靜音鍵（編輯鍵）/菜單鍵/參量控制輪/控制鍵
音頻	3針卡儂
RS232	DB-9
以太網	標準CAT-5
電源	IEC標準電源插座
增益	-40-+15dB， 0 .1dB步進
極性	+/?-
延時	每通道0-1000ms， 21us步進
均衡器數量	每通道8個
均衡類型	參量，Hi-shelf, Lo-shelf
均衡增益	-30-+15dB， 0.1dB步進
均衡帶寬	0.05-3 octaves（Q =0.404 ~ 28.852）
分頻濾波器	每個輸出通道兩個（高通、低通）
濾波器類型	Butterworth, Bessel, Linkwitz Riley
濾波器斜率	12-48dB/Oct
輸出限幅器門限	-20-+20dBu
輸出限幅器啟動時間	0.3-100ms
電源	90-240VAC（50-60Hz）
尺寸(W×D×H)	483x229x44 mm
凈重	4.5kg

PC控制軟件界面

產品特點

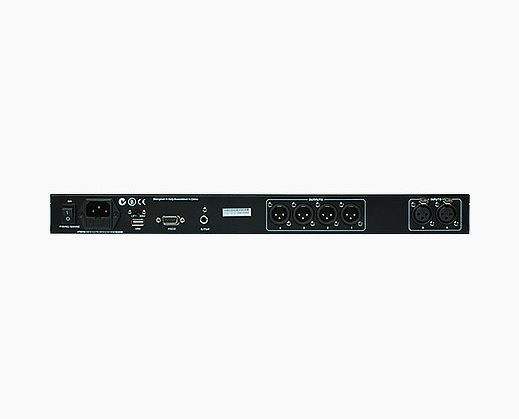

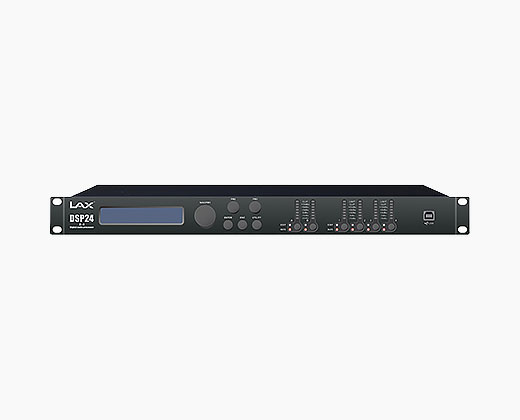

◆ DSP24是一個高性價比2進4出的數字音頻處理器，為中小型擴聲系統提供最全面合適的音源處理以及控制現場的作用。

◆ 輸入和輸出通道實現矩陣功能，自由分配，立體聲2路2分頻系統，單通道4分頻系統，單通道3分頻＋超低頻系統；

◆ 高動態、低失真、頻率響應范圍是20Hz～20kHz；元器件的性能更好，音色效果更佳。

◆ 輸入通道功能包含電平增益控制、五段參量均衡、延時控制、八種濾波器可選；輸出通道功能包含分頻器、限幅器、增益控制、相位控制、七段參量均衡、延時器，八種濾波器可選，高低通濾波器均有3種可調。輸入輸出能夠聯動控制。

◆ 多達24個用戶自定義設置存儲位置。

◆ 前面板具有各輸入和輸出通道獨立的LED信號電平指示燈，各輸入和輸出通道的啞音鍵具有對該通道的參數編輯功能，手動調試操作更方便。

◆ 配有中英文版本的電腦控制軟件，調試非常直觀，電腦控制接口：RS232、USB接口。

◆ 內置6位密碼加密功能。

產品參數

頻率響應	20HZ~16kHZ 1dB
輸入阻抗	>10 kΩ
輸出阻抗	50 Ω
峰值輸入/輸出電平	+16dBu
輸入/輸出類型	電子平衡‐XLR
信噪比	未計權>106dB，A計權>110dB
失真度	1kHz，+4dBu處0.0042%
串音	1kHz<106db
共模抑制比	> 48 (20Hz~20kHz)
處理器	SAM3716, 4倍精確度96bit定點
采樣率	48kHz
A/D轉換器	CS42528, 24bit
傳播延時	760us
顯示	2×24字符背光LCD
控制接口	RS232(DB9母座) /USB(A型)
電源	標準IEC插座
功率	90 260VAC（50/60Hz）/12W
尺寸(W×D×H)	482×216×44mm
凈重	4kg
